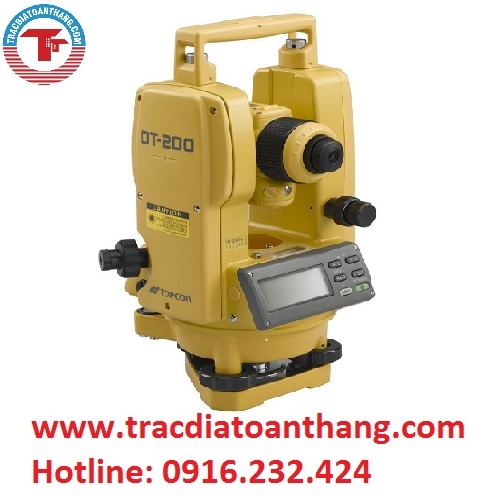

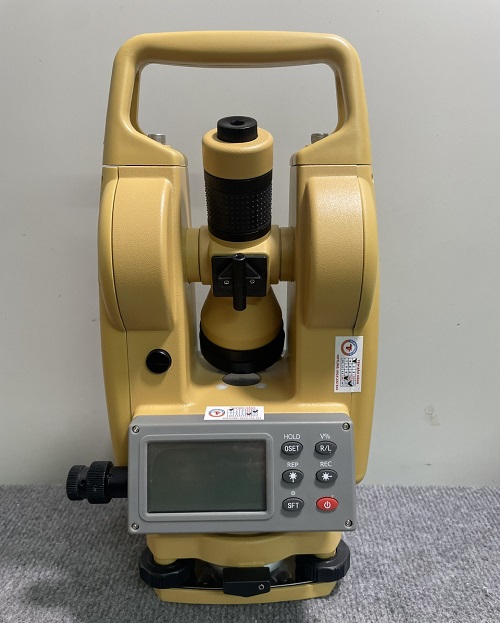

MÁY KINH VĨ ĐIỆN TỬ TOPCON DT209 NHỎ GỌN - BỀN BỈ - CHÍNH XÁC
Máy kinh vĩ điện tử Topcon DT209 là dụng cụ đo lường các góc mặt bằng và góc đứng trong không gian. Độ chính xác của máy đo được có thể đạt đến giây. Loại máy này được dùng phổ biến trong điều tra khảo sát thực địa, dóng ngang, dóng đứng.
Cấu tạo cơ bản của máy Topcon DT209 gồm một ống kính gắn trên bệ có khả năng quay tự do trên hai mặt phẳng vuông góc với nhau: mặt phẳng nằm ngang và một mặt phẳng bất kì vuông góc với nó. Trước khi đo đạc cần thăng bằng máy bằng cách chỉnh độ dài của các chân máy sao cho bọt thủy nằm vào giữa tâm, các kết quả đo góc được hiển số trên màn hình LCD.
MÁY KINH VĨ ĐIỆN TỬ TOPCON DT209 |
|
ỐNG KÍNH
Đường kính kính vật: 45 mm
Độ phóng đại: 30x
Hình ảnh: thuận
Độ phân giải: 3''
Trường nhìn: 1°30'
Tiêu cự nhỏ nhất: 0.7m
Hằng số nhân (đo khoảng cách): 100
Hằng số cộng: 0
ĐO GÓC
Độ chính xác: 5"
Góc đọc hiển thị: 1"/5"
BÙ NGHIÊNG
Bù 2 trục
Giới hạn bù: 0.5"
MÀN HÌNH VÀ BÀN PHÍM
02 màn hình tinh thể lỏng LCD
Phím bấm: 05 phím
THÔNG SỐ CHUNG
Bọt thủy tròn: 10'/2mm
Bọt thủy dài: 40''/2mm
Pin DT1017: 3,7V/1400mAh
Thời gian đo: 48h
Dọi tâm Laser
Khoảng nhìn: 5m đến vô cực
Trường ngắm: 3°
Nhiệt độ làm việc:
Từ -20° đến +50°C
Tiêu chuẩn chống bụi, nước: IP66
Trọng lượng bao gồm pin: 4.7kg
Kích thước: W154 x H 334 x L 172mm |
